SVG

Объект SVG - предназначен для отображения векторных изображений в формате SVG. Пример такого изображения:

Добавление объекта

Чтобы добавить SVG-изображение, добавьте объект SVG в свой отчёт с помощью следующей кнопки на панели объектов:

Редактирование объекта

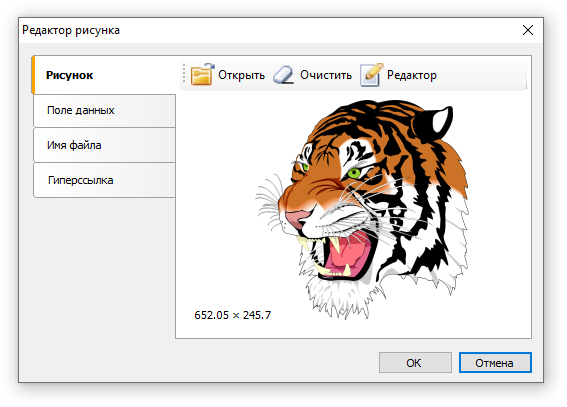

Нажмите на объект дважды, или в контекстном меню выберите Редактировать. Это откроет редактор изображения, который аналогичен редактору объекта Рисунок.

В этом редакторе вы можете

задать изображение, которое будет показываться объектом;
включить изображение в шаблон отчёта (кнопка Открыть на вкладке Рисунок);
выбрать SVG-изображение из таблицы данных (вкладка Поле данных);
установить соединение со внешнним SVG-файлом (вкладка Имя файла, в этом случае вам нужно будет распространять этот файл вместе с шаблоном);
задать гиперссылку, с адреса которой будет получаться изображение (вкладка Гиперссылка).

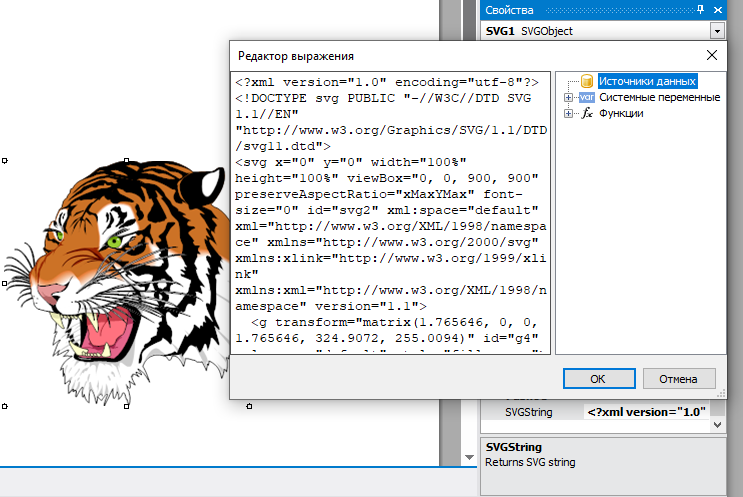

Если вы включите изображение в шаблон отчёта, то его строковое представление будет храниться в свойстве SVGString. На скриншоте показан фрагмент такой строки:

Размеры объекта

Объект SVG поддерживает такие же режимы размера, как и объект Рисунок:

AutoSize (Авторазмер),
CenterImage (Центрировать),
Normal (Нормальный),
StretchImage (Растянуть),
Zoom (Масштабировать ).

Подробное описание этих режимов приведено в описании объекта Рисунок.
