Бэнды

Общие сведения

Бэнд (англ. band – полоска) – это объект, который размещается непосредственно на странице отчета и является контейнером для остальных объектов, таких, как Текст, Рисунок и прочих.

Всего в дизайнере документов есть 13 типов бэндов.

В зависимости от своего типа, бэнд печатается в определенном месте отчета:

Бэнд	Как печатается
`Заголовок отчета`	Печатается один раз в самом начале отчета. Вы можете выбрать порядок печати – перед бэндом "Заголовок страницы" или после него – с помощью свойства страницы TitleBeforeHeader. Изменить это свойство можно с помощью служебного окна "Свойства". По умолчанию свойство равно true, т.е. заголовок отчета печатается перед заголовком страницы.
`Подвал отчета`	Печатается один раз в конце отчета, после последней строки данных, но перед бэндом "Подвал страницы".
`Заголовок страницы`	Печатается вверху на каждой странице отчета.
`Подвал страницы`	Печатается внизу на каждой странице отчета.
`Заголовок колонки`	Этот бэнд используется при печати многоколоночного отчета (когда в настройках страницы указано количество колонок > 1). Он печатается вверху каждой колонки, после заголовка страницы.
`Подвал колонки`	Печатается внизу каждой колонки, перед подвалом страницы.
`Данные`	Этот бэнд подключается к источнику данных и печатается столько раз, сколько строк в источнике.
`Заголовок данных`	Этот бэнд подключается к бэнду "Данные" и печатается перед первой строкой данных.
`Подвал данных`	Этот бэнд подключается к бэнду "Данные" и печатается после последней строки данных.
`Заголовок группы`	Печатается в начале каждой группы, когда значение условия группировки меняется.
`Подвал группы`	Печатается в конце каждой группы.
`Дочерний`	Этот бэнд может быть подключен к любому бэнду, в том числе другому дочернему бэнду. Он печатается сразу после своего родителя.
`Фоновый`	Печатается в виде фона на каждой странице отчета.

Отображение бэндов в дизайнере

Бэнд в дизайнере отображается в виде прямоугольной области:

Режимы отображения

Дизайнер имеет два режима отображения бэндов,

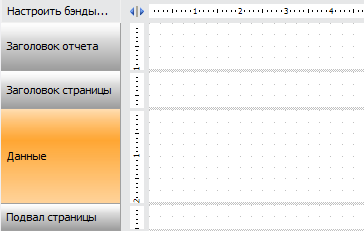

в первом режиме (по умолчанию при запуске дизайнера) - в левой части окна отображается структура бэндов;

Примечание: недостаток данного режима – ширины экрана может не хватить для отображения бэнда целиком.

В этом случае можно свернуть служебные окна, либо переключиться на второй режим.

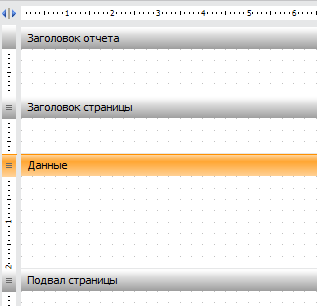

во втором режиме каждый бэнд имеет заголовок, содержащий название бэнда и полезную информацию о нем (например, имя источника данных, к которому он подключен).

Между режимами можно переключиться с помощью кнопки на пересечении линеек.

Внешний вид

Бэнд, как и многие другие объекты отчета, может иметь рамку и заливку (по умолчанию они отключены).

Кроме этого, бэнд отображает сетку.

Высота

Если подвести курсор мыши к нижней границе бэнда, то курсор меняет вид – теперь можно менять высоту бэнда. Бэнд предварительно выбирать не обязательно. Также менять высоту бэнда можно перемещая с помощью мыши ограничитель бэнда на левой линейке.

Перемещение

Бэнды можно перемещать с помощью перетаскивания. При начале перетаскивания курсор изменяется, указывая на возможность или невозможность их перемещения.

Настройка бэндов

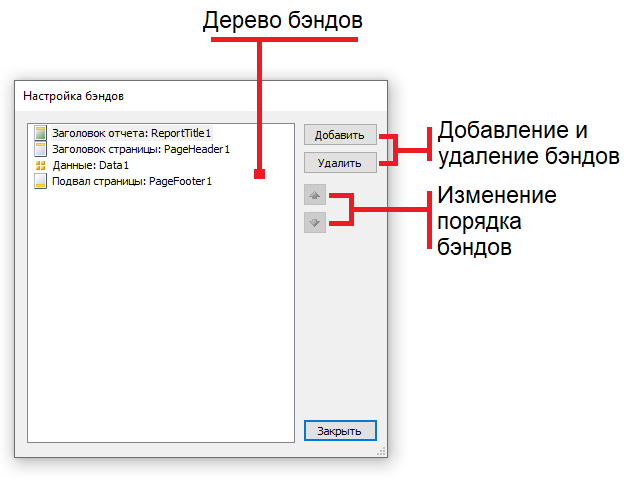

С помощью кнопки Настроить бэнды..., расположенной над деревом бэндов, можно вызвать окно Настройка бэндов:

В этом окне можно:

добавить бэнды в отчет,
удалить бэнды из отчета,
изменить порядок бэндов.

Для добавления бэнда нажмите кнопку Добавить или щелкните правой кнопкой мыши на дереве бэндов - появится контекстное меню, содержащее список бэндов:

Примечания:

операция добавления зависит от того, какой бэнд выбран в дереве бэндов (например, добавить бэнды Заголовок данных и Подвал данных можно лишь в том случае, если выбран бэнд Данные);
бэнды, которые не могут быть добавлены, отображаются серым цветом.

Порядок печати бэндов

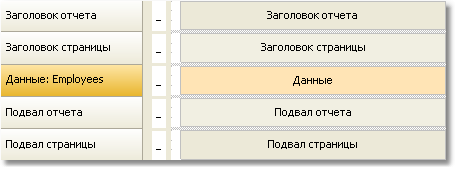

Далее будет рассмотрен порядок печати нескольких бэндов на примере следующей структуры отчета:

В данном случае порядок печати будет следующим:

Сначала будет напечатан заголовок отчета.
Сразу за ним – заголовок страницы.
Далее будет печататься бэнд "Данные". Он будет напечатан столько раз, сколько строк в источнике данных, к которому подключен бэнд.
После того, как все строки бэнда "Данные" напечатаны, печатается бэнд "Подвал отчета".
В завершении внизу страницы – бэнд "Подвал страницы".

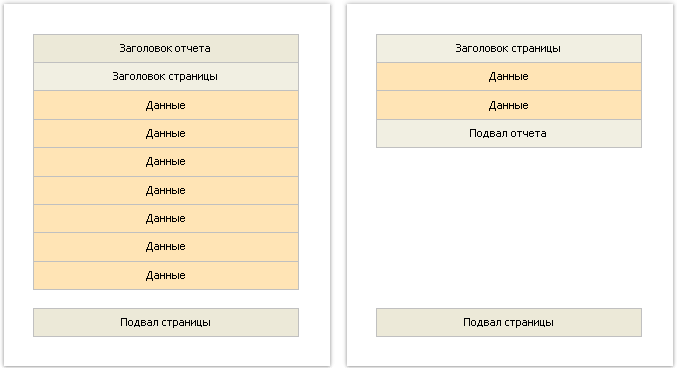

На этом печать отчета заканчивается. Готовый отчет будет выглядеть примерно так:

В процессе печати дизайнер документов проверяет, достаточно ли места на текущей странице готового отчета, чтобы напечатать бэнд. Если места нет, происходит следующее:

печатается подвал страницы;
добавляется новая страница;
печатается заголовок страницы;
продолжается печать бэнда, который не поместился на предыдущей странице.

Свойства бэндов

Каждый бэнд имеет несколько полезных свойств, влияющих на процесс печати.

Свойство	Описание
`CanGrow` Может расти `CanShrink` Может сжиматься	Свойства определяют, может ли бэнд расти или сжиматься в зависимости от размера объектов, которые на нем расположены. Подробнее об использовании этого свойства можно почитать в главе "Построение отчетов".
`CanBreak` Может разрываться	Если это свойство включено, и на странице недостаточно места для печати бэнда, делается попытка напечатать часть содержимого бэнда на имеющемся месте, т.е. "разорвать" его. Подробнее об использовании этого свойства можно почитать в главе "Построение отчетов".
`StartNewPage` Формировать новую страницу	Печать бэнда с таким свойством начинается с новой страницы. Обычно это свойство используется при печати групп; при этом каждая группа печатается на новой странице.
`PrintOnBottom` Печатать внизу страницы	Бэнд с таким свойством печатается в самом низу страницы, перед бэндом "Подвал страницы". Это может оказаться полезным при печати некоторых документов, где необходимо итоговую сумму печатать внизу страницы.
`RepeatOnEveryPage` Повторять на каждой странице	Это свойство имеется у бэндов - заголовков и подвалов данных и групп. Такой бэнд будет напечатан вверху каждой новой страницы, пока идет печать данных. Подробнее об использовании этого свойства можно почитать в главе "Построение отчетов".

Настройка свойств

С помощью выбора в контекстном меню, вызванном одним из следующих способов:
- кликнуть правой кнопкой мыши на пустом месте бэнда, не занятом другими объектами;
- кликнуть правой кнопкой мыши на структуре бэндов (первый режим отображения по умолчанию);
- кликнуть правой кнопкой мыши на заголовке бэнда (второй режим отображения).
Выбрать бэнд и поменять соответствующее свойство в окне Свойства.
